變壓器鐵芯接地電流監測——變壓器鐵芯為什么要單點接地?
來源:正瑞電子        瀏覽:1057         發布日期:2023-07-27

電力變壓器是電力系統中不可或缺的一部分,當變壓器處于工作狀態時,它的外殼和鐵芯必須進行接地。接地的目的是為了利用保護接地的原理,可以使變壓器在它的故障外殼帶電的時候,將電流引入大地。但是鐵芯在接地的時候,只能單點接地,為什么只能單點接地呢?下面小編為您分析!

一.變壓器鐵芯為什么需要接地

變壓器在運行時,鐵芯及零件等金屬部件均處在強電場之中,在電場的作用下,它們具有較高的對地電位。如果鐵芯不接地,它與接地的夾件及油箱等之間就會產生電位差,在電位差的作用下,會產生斷續的放電現象而損壞零件。這是不允許的,除穿螺桿外,鐵芯及其所有金屬構件都必須可靠接地,使它們與油箱等同處于大地電位。

二.鐵芯為什么只允許一點接地

變壓器鐵芯之所以只能一點接地,是因為如果有兩點或兩點以上的接地,鐵芯會與接地點和大地構成閉合回路,當變壓器運行時,主磁通穿過此閉合回路時,就會產生環流,就會造成鐵芯的局部過熱,燒損部件及絕緣層,造成事故,所以變壓器的鐵芯只能一點接地,不能兩點或者多點接地。



其實,電力變壓器鐵芯如果出現多點接地,這種現象是變壓器常見的故障之一。當鐵芯出現多點接地故障時,流過變壓器鐵芯接地線上的電流會大幅度增加,所以通過監測鐵芯引出線上電流值的大小就可以準確并實時地診斷出鐵芯多點接地故障。

我公司研發的 ZRJD2000 變壓器鐵芯接地電流在線監測系統可以監測鐵芯   引出線上電流值的大小,并上傳到監控后臺主機,通過監控軟件可實現實時數據 查看,報警提示,歷史數據曲線查詢等功能。

變壓器鐵芯接地電流在線監測系統由雙量程高精度電流傳感器電流采集 監測后臺主機和監控軟件組成。

系統結構圖如下:

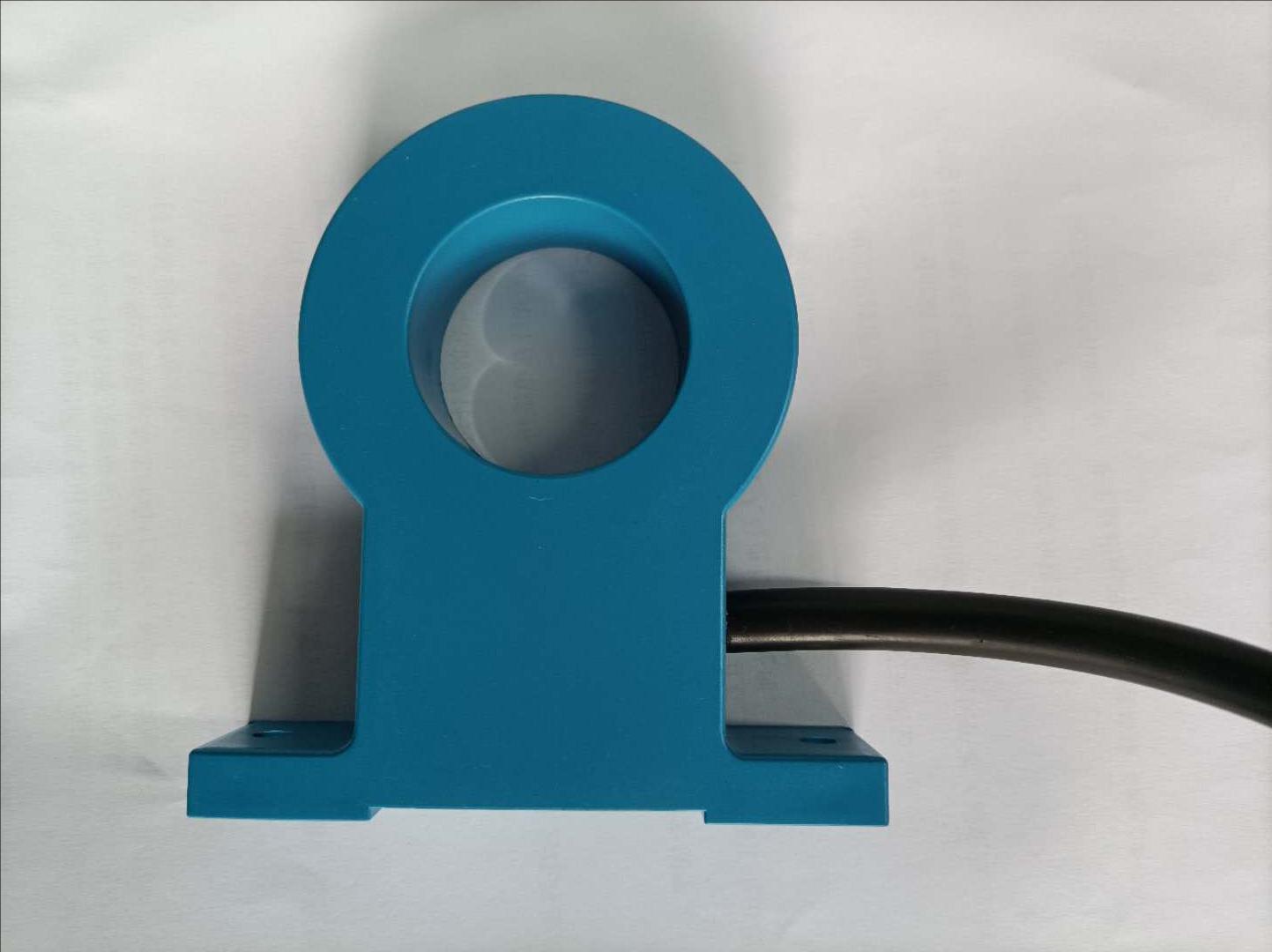

1.雙量程高精度電流傳感器


用于測量鐵芯接地線和夾件接地線泄露電流,具有精度高,線性范圍寬、抗

電磁干擾能力強等特點外,還在原有單路輸出的基礎上又增加一路專門測量大電

流信號,既能對設備的mA級絕緣泄漏電流進行準確地檢測,又能滿足對大電流故障信號的測量。

電流傳感器為雙路輸出,小信號測量可以滿足電力行業規范 DLT1433-2015

規定的 100mA 預警值,精度±5mA 的要求,當接地電流大于 500mA 小于 10A時也可精確測量此時的故障電流。

電流傳感器屏蔽防水處理,適用于室外安裝。

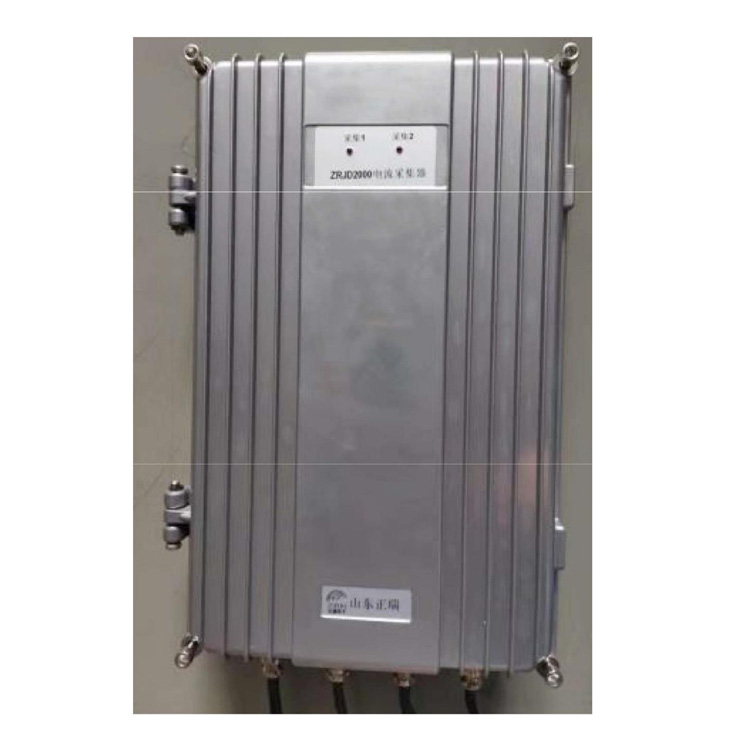

2.電流采集器


采集兩路雙量程高精度電流傳感器的電流數據,進行處理,并通過多種通信

方式上傳到監控主機。

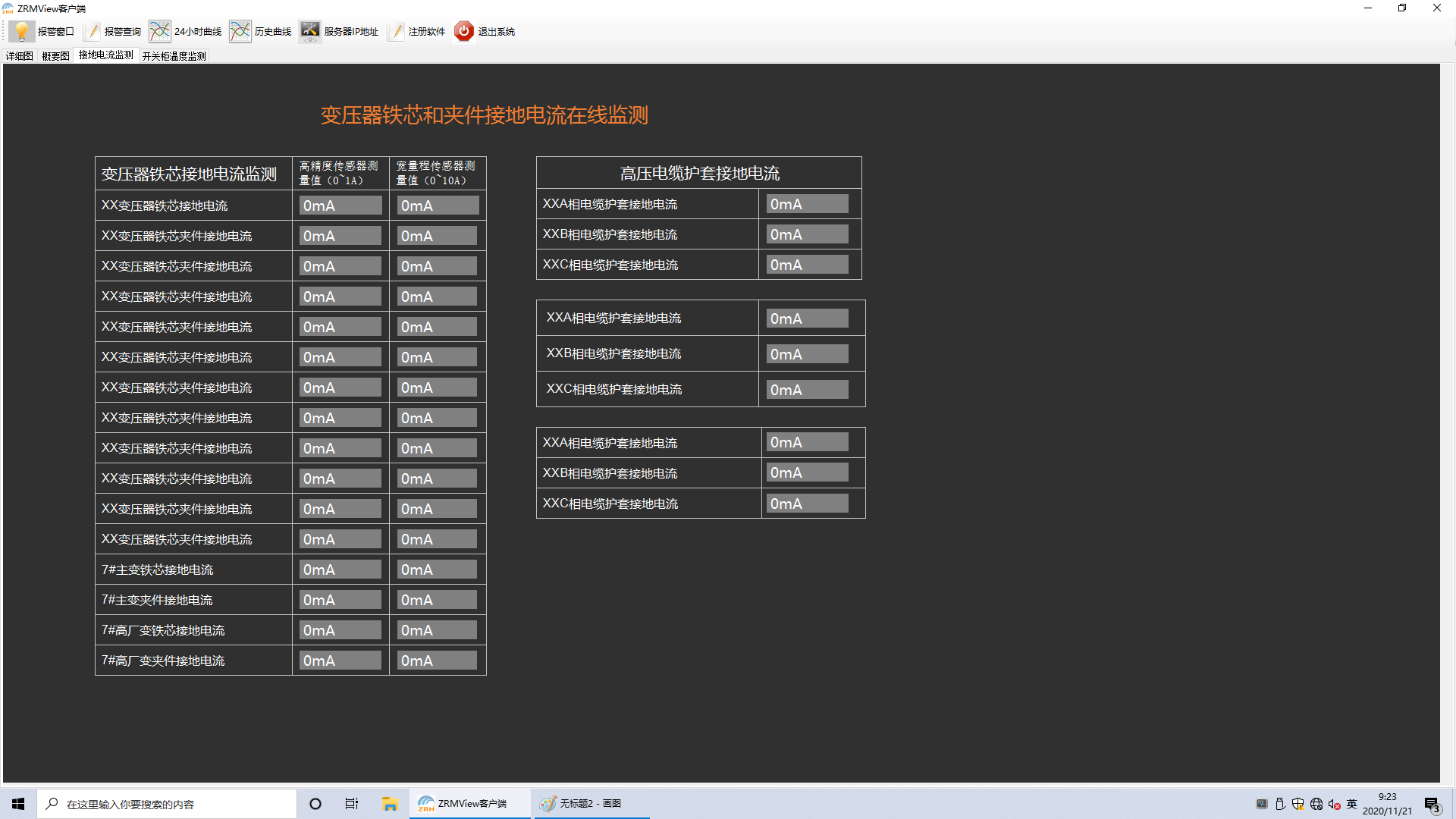

3.在線監測軟件


ZRMSCADA 在線監測軟件分為通訊模塊,監控模塊,組態設計模塊組成。

通過該軟件,能夠與不同協議的終端儀表通訊,并將數據寫入 SQL 數據庫,

同時能夠實現局域網內客戶端數據查看和超限預警。

主要功能:

(1)具有 ModbusRTU,ModbusTCP 等多種標準協議,可以增加其他非標準協議通信模塊。

(2)可接入基于標準協議的多種在線監測儀表;

(3)可以查看現場實時數據,溫度、濕度、泄露電流、氣體濃度、振動強度等;

具有超限報警功能;

l  采用 C/S 結構,可通過安裝客戶端軟件查看數據;

l  可存儲和查詢歷史數據,可查看歷史曲線,歷史報警記錄等。

l  權限管理,獲得權限可通過客戶端瀏覽數據。

l  報警聯動,報警時彈出報警畫面,顯示報警位置。



電力變壓器鐵芯如果出現多點接地的故障會產生充、放電現象,就會造成鐵芯的局部過熱,燒損部件及絕緣層,造成事故。“ZRJD2000 變壓器鐵芯接地電流在線監測系統”監測鐵芯引出線上電流值的大小,準確并實時地診斷出鐵芯多點接地故障,避免事故的發生。
